Xbox 360 厚機自製光纖輸出埠 - XBOX

圖文好讀版：http://snake570.pixnet.net/blog/post/96830876

有用厚機的玩家應該都知道厚機的身上沒有光纖輸出的孔可以使用，所以當使用薄機用的
VGA端子或是HDMI時，就無法連接光纖，一定得去買厚機用的VGA、色差端子線及RCA音源轉
接線來讓厚機也可以使用光纖輸出（只有厚機的線材上面才會有光纖輸出，薄機的那種黑
色線不會有）。而如果是使用HDMI界面又想要外接音源，厚機的VGA及色差端子又偏偏給你
太大顆不能同時使用，這時候如果手邊有不用的厚機AV端子、色差端子、VGA端子，就可以
把它改造成光纖輸出器了，而且相當不佔空間！

http://pic.pimg.tw/snake570/1370037180-4161883077.jpg
▲　貴桑桑的原廠線


此方法會破壞線材，請三思而後行，損壞本人一概不負責

材料：含光纖的原廠線材一條
　　　一字起子兩支（一支粗的一支細的）
　　　老虎鉗一支（尖嘴鉗也可以，剪線用）　　　

首先請拿出你的端子線（不管是VGA也好、色差也好、AV也好，只要是上面有光纖輸出的
都可以）
http://pic.pimg.tw/snake570/1370035666-2723243452_n.jpg

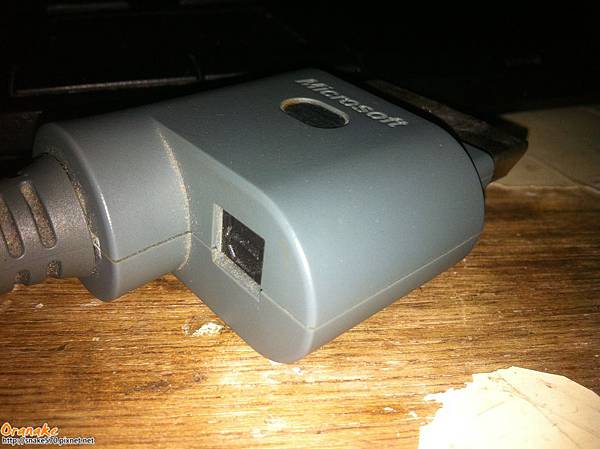

▲　黑色的小孔就是光纖輸出埠

http://pic.pimg.tw/snake570/1370035669-1145388869_n.jpg

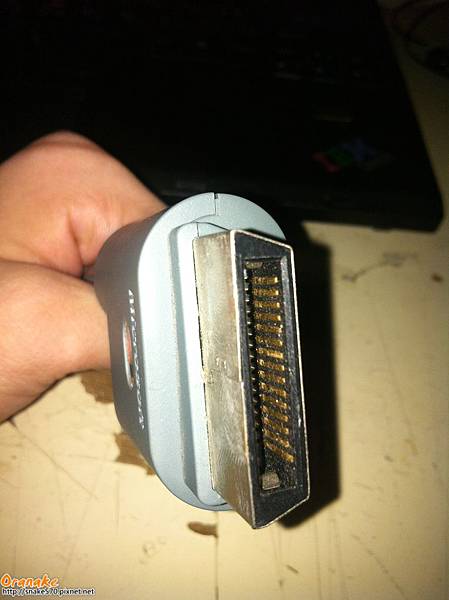

▲　接下來請看看端子的頭，靠近Microsoft字樣的這邊是接縫處（就是接在主機時的上方）

http://pic.pimg.tw/snake570/1370035675-4169952097_n.jpg

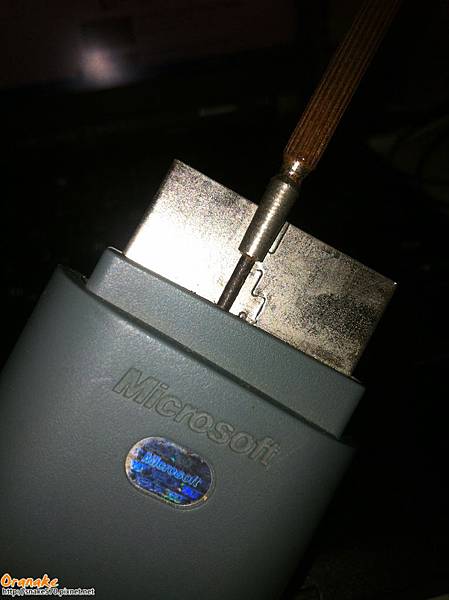

▲　拿出細的一字起子插進接縫處將之撬開

http://pic.pimg.tw/snake570/1370035672-665993851_n.jpg

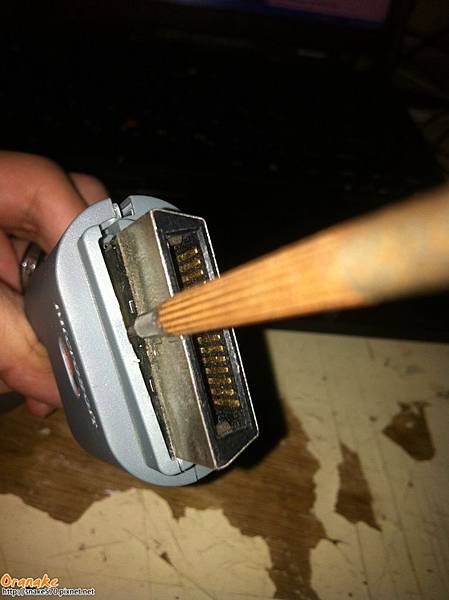

▲　像這樣撬開後就可以換粗的一字起子來翹

http://pic.pimg.tw/snake570/1370035678-190525180_n.jpg
▲　靠近線材的部分因為是黏合的，所以要像這樣把一字起子推過去，把膠給硬分開

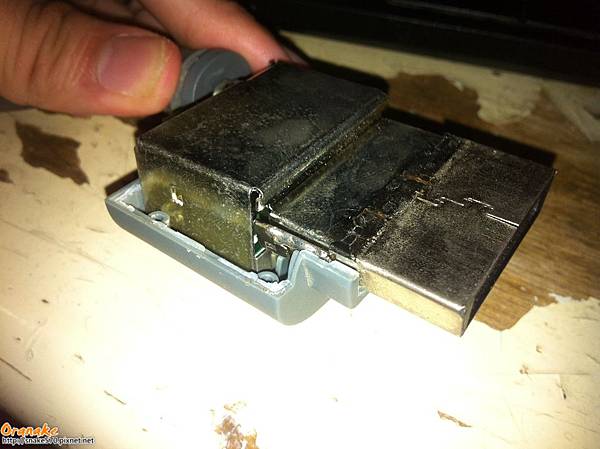

http://pic.pimg.tw/snake570/1370035681-3368575928_n.jpg
▲　撬開後就變這樣啦！脫一半的端子頭赤裸裸的躺在你面前了

http://pic.pimg.tw/snake570/1370035684-3833912390_n.jpg
▲　把另一半也給它脫掉，就是一個金屬殼的端子頭啦！光纖輸出埠也還好好的無恙

接下來就要來剪線啦！

http://pic.pimg.tw/snake570/1370035696-817920589_n.jpg

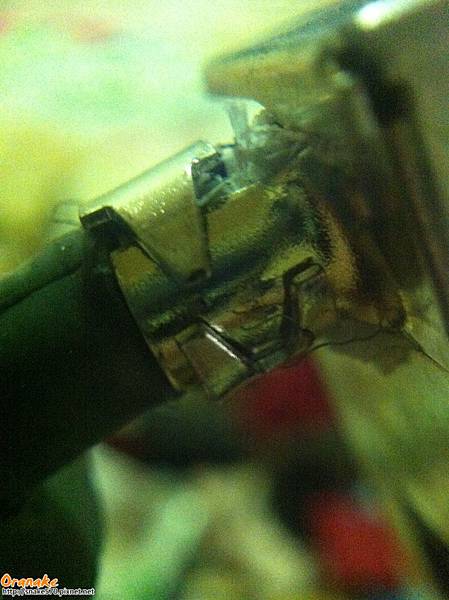

▲　可以看到線和金屬殼的連接處是長這個樣子，這時請握著線材的絕緣皮部分來回轉
　　（這個動作是因為我的鉗子太寬剪不到，把他拉出來點就可以剪了）

http://pic.pimg.tw/snake570/1370035701-94242428_n.jpg

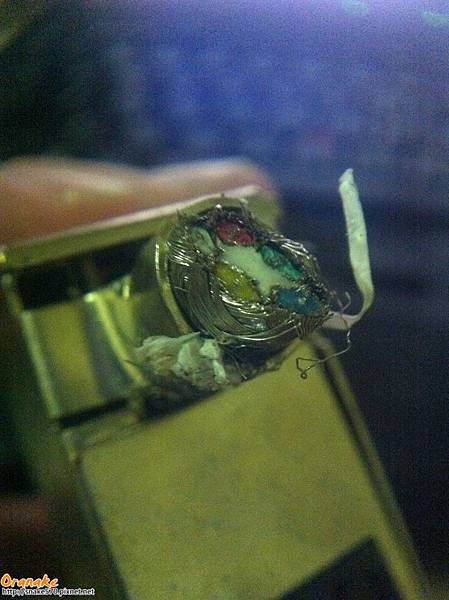

▲　剪掉後可以看到五彩繽紛的線，請無視它，並且再修剪一下

http://pic.pimg.tw/snake570/1370035704-546910556_n.jpg

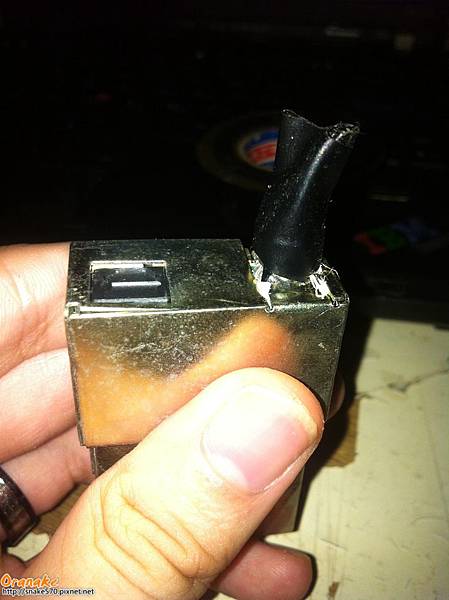

▲　最後貼上個絕緣膠布即可，當然也可以不貼，不過不知道會不會電人，不過不包起來
很醜而且會刺刺的　（刺～刺～的）

http://pic.pimg.tw/snake570/1370035692-4142716166_n.jpg

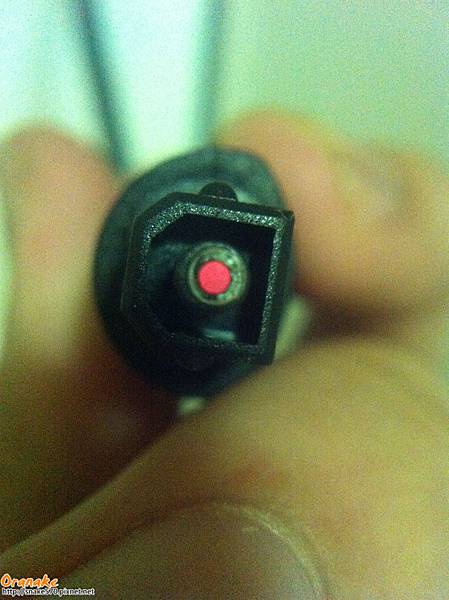

▲　之後只要將端子頭直接插在主機上，就是一個單純的光纖輸出器了！可以完全正常使
　　用呢！

--
